Popis produktu

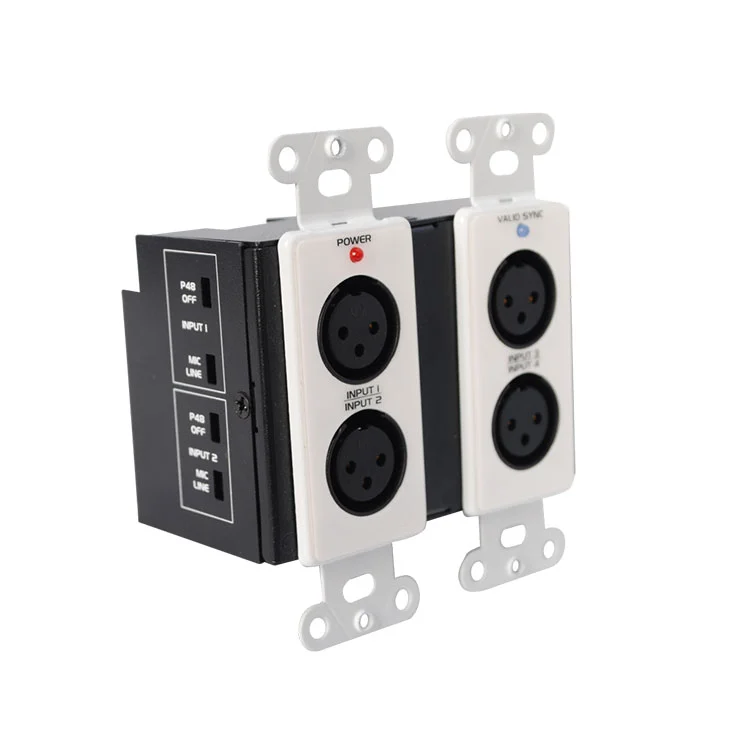

DWP42L je všestranné sieťové rozhranie DANTE 4-v/2-out, ktoré prevádza medzi analógovým a digitálnym zvukom s výnimočným výkonom. Táto kompaktná jednotka sa ľahko inštaluje v štandardných zadných škatuliach Dante-to-analogu, ktorá obsahuje štyri analógové vstupy (prepínajúc medzi úrovňami mikrofónu a linky s nastaviteľným ziskom) a dvoma výstupmi Dante-to-analogu. Jednoducho pripojte cez ethernet pomocou kábla CAT5 a spravujte zvukové smerovanie prostredníctvom softvéru Dante Controller Software pre ultra nízku latenciu. Náš kompletný ekosystém Dante obsahuje procesory DSP, sieťové mikrofóny, reproduktory a ďalšie riešenia rozhrania pre komplexné zvukové siete.

Hlavné vlastnosti:DWP42L obsahuje štyri vstupy XLR s voliteľnými režimami mikrofónu/linky, z ktorých každý ponúka nastaviteľný zisk (-20DB až +20DB) a prepínateľný 48V Phantom výkon pre mikrofóny kondenzátora. Konvertuje analógové signály na Dante Network Audio s 24-bitovou konverziou s vysokým rozlíšením, čím sa zabezpečuje nízka šumá a vysoká verná výkonnosť. Jednotka tiež poskytuje na zadnom paneli dva výstupy Dante-to-Analog (vyvážené/nevyvážené). Vďaka PoE alebo 24V DC Power možnosti, LED diódy predného panela a prémiovými predzosilňovačmi mikrofónu poskytuje spoľahlivý zvuk v oblasti vysielania pre profesionálne inštalácie.

FAQ:

Otázka: Ste výrobca?

A: Áno. Sme výrobca so sídlom v Shenzhene.

Otázka: Môžete poskytnúť riešenie OEM alebo ODM?

Odpoveď: Áno, môžeme poskytnúť riešenie OEM alebo ODM závisí od požiadaviek klienta.

Otázka: Upustili vaše výrobky nejaké certifikácie?

A: Áno, máme certifikáty CE, ROHS.

Otázka: Aké produkty Dante môžete poskytnúť?

Odpoveď: Môžeme poskytnúť sériové riešenie Dante, ako je Dante DSP, Audio prijímač Dante, Dante IO, Dante Microfón, reproduktor Dante…

Špecifikácia produktu

Vstupy mic/linky do siete Dante
Vstup:	XLR (žena) x 4
Rozsah zisku	-20 ~ +20
Vstupná impedancia	> 2,5 k_ (MIC); > 5 k_ (riadok)
Fantómová sila	48 VDC, prepínateľné
Frekvencia	20 Hz až 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Hluk pod +4 dbu	<-70 dB
CMRR	> 65 dB (50 Hz až 120 Hz)
Dante sieť na riadenie výstupov
Výstupy	2, vyvážený/nevyvážený, odnímateľný terminál
Výstupná úroveň	+4 dbu (nominálne) vyvážené; -10 DBV (nominálne) nevyvážené, voliteľný
Výstupné napätie	+20DBU (@ 0db výstupný zisk)
Impedancia	150 _ vyvážené; 75 _ nevyvážené
Frekvencia	20 Hz až 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Hluk	<-80db
Kríž	<85 dB (20 Hz až 20 kHz
Kanál Dante
Vysielač/prijímače	2/2
Prenosová miera	100 Mbps
Rozlíšenie	16/24/32 bit
Vzorkovanie	44,1 kHz, 48 kHz.
Rozhranie Dante	RJ45 Jack
Napájacie spojenia	2 -kolíkový euro terminál
Požiadavka	24 VDC @ 180 mA plus pripojené fantómové zaťaženia alebo Poe
Rozmer	116 mm (W) × 114,5 mm (h) × 53,1 mm (d)
Hmotnosť: 0,36 kg-DWP22L-US	370g

Prevádzka produktu

4ch Dante Audio Interface

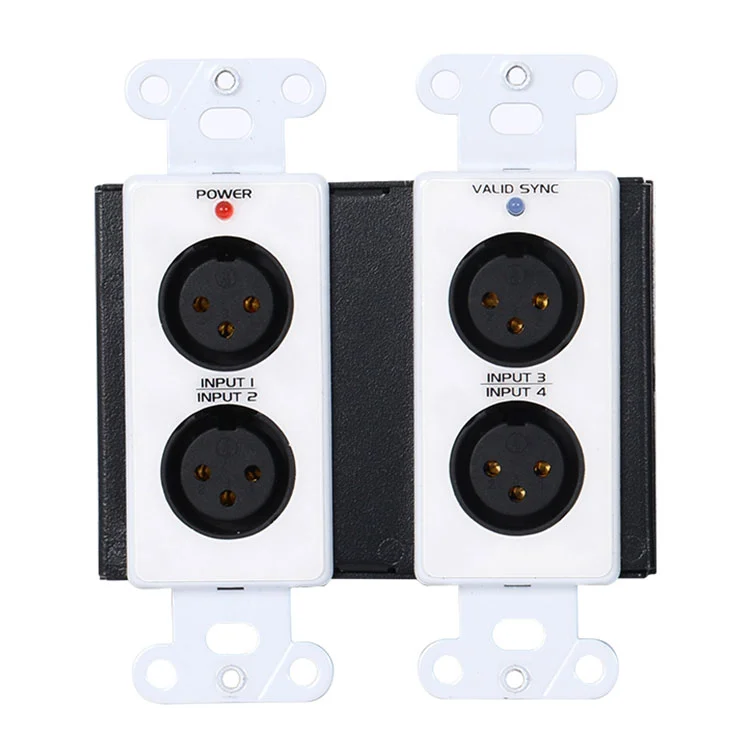

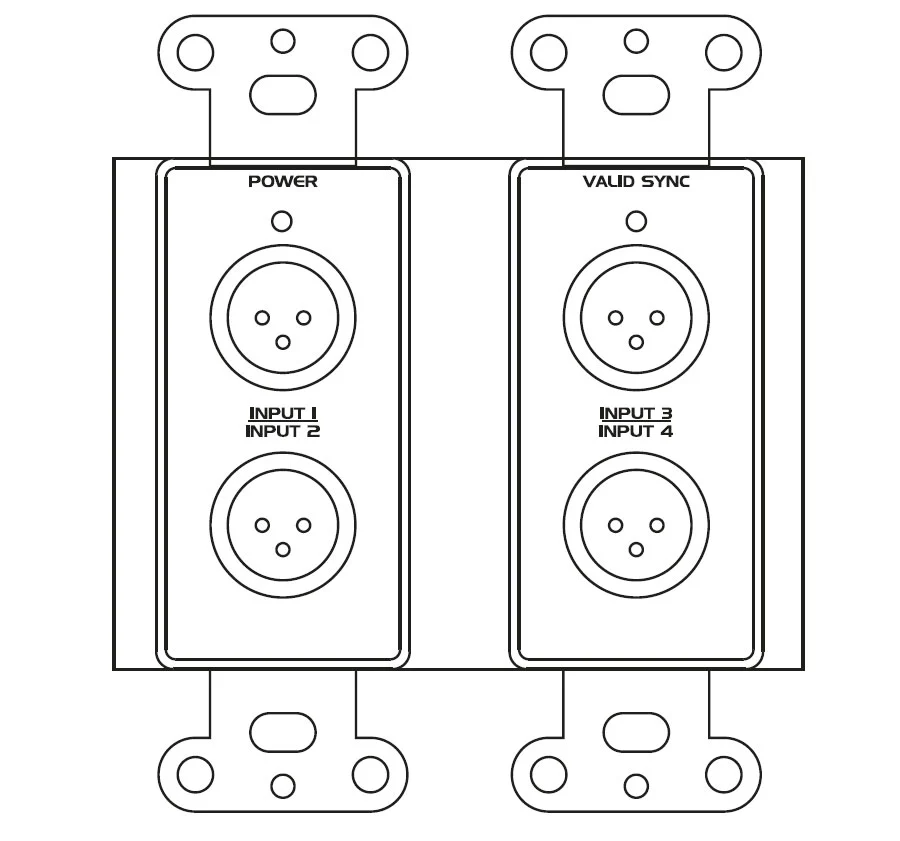

1. XLR vstupy, akceptujte zvukový signál MIC alebo link.

2. Indikátor LED energie.

3. Sync LED označuje stav siete Dante.

4ch Dante Audio Interface

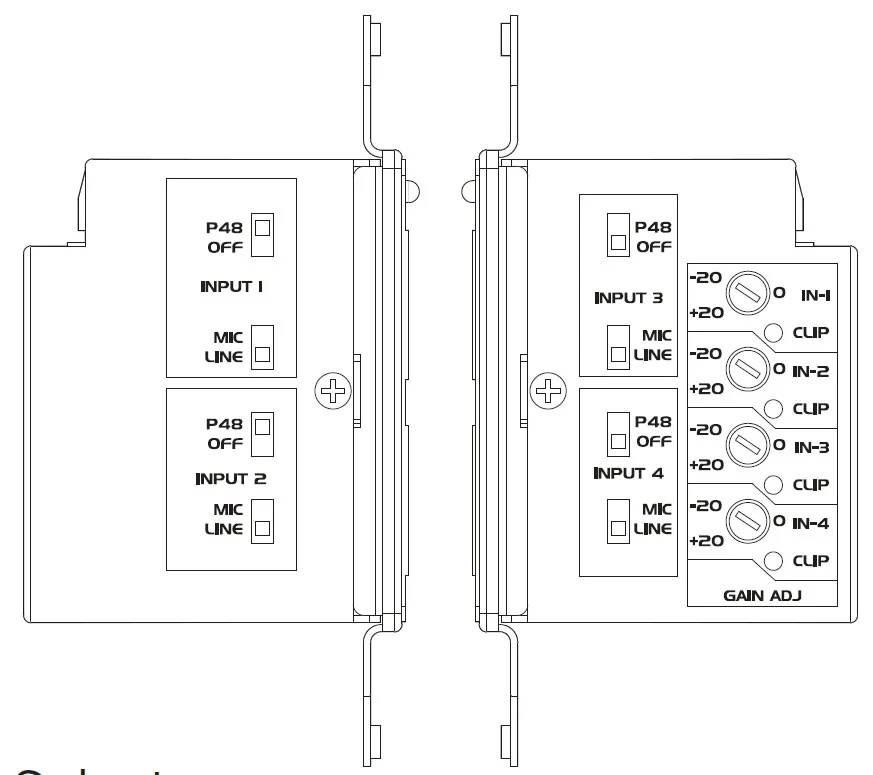

4. XLR Vstupný selektor

Riadok:Prijíma vyvážený alebo nevyvážený zdroj linky.

Mikrofón:Prijíma signál dynamického alebo kondenzačného mikrofónu.

P48v:Pri spájaní mikrofónu kondenzátora poskytuje 48V fantómový výkon.

5. Ovládacie prvky vstupného zisku:Upravte úroveň zisku vstupného signálu na každom vstupnom kanáli.

6. LED dióda signálu LED na každom vstupnom kanáli

4ch Dante Audio Interface

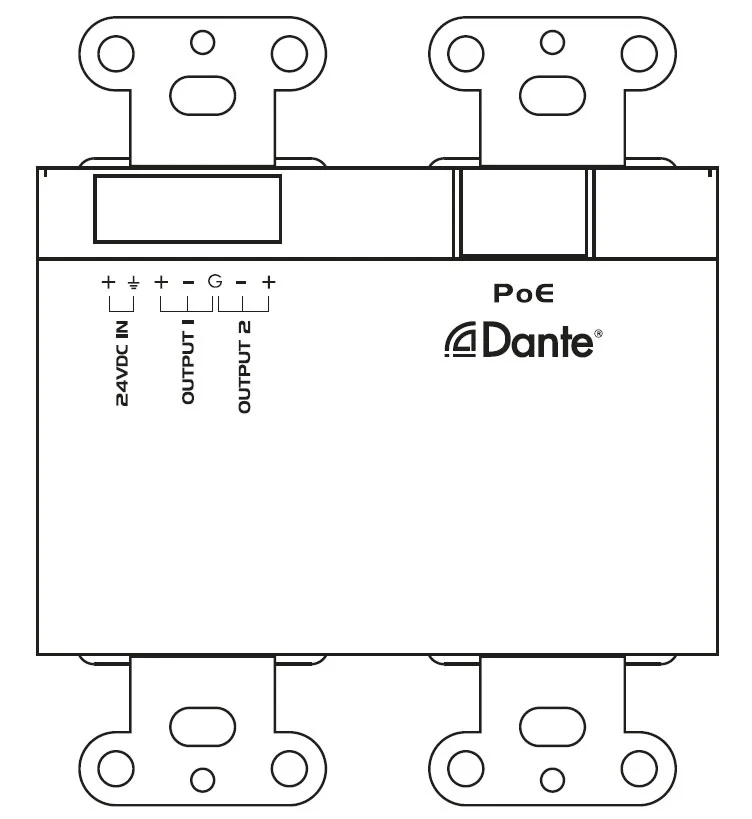

7. Výstupy terminálu Euro:Prevedie dva kanály Dante na výstupy analógov.

8. Port RJ45:Použitie kábla CAT5 na pripojenie k sieti Dante.

Poznámka:Pri použití sieťového prepínača siete Poe, DWP42L by mohol byť napájaný a prevádzka od PoE.

9. Sila:Pripojte DC 24V k 2P terminálovému bloku alebo vstupnému konektoru DC.

Poznámka:Ak sú DC 24V a POE prítomné na DWP42L, jednotka bude pracovať z DC 24V. A keď sa DC 24V odstráni, napájanie automaticky prepne na Poe napájanie.

Aplikácia produktu

Rozhranie Dante (4 x vstupy mikrofónu/linky, 2 x riadkové výstupy) je všestranné riešenie zvukového sieťového rozhrania určené na bezproblémovú integráciu do profesionálnych nastavení zvuku. Umožňuje obojsmernú konverziu medzi analógovým a Dante Digital Audio, PLS Pozri nižšie

1. Live Sound & Event Production

• Pripojte mikrofóny, prístroje alebo zdroje na úrovni linky (napr. Mixery, Playback Devices) k sieti Dante pre distribúciu s nízkou latenciou vo viacerých fázach alebo zónach.

• Odosielajte spracovaný zvuk z mixéra podporovaného Dante do analógových zosilňovačov, monitorov alebo záznamových zariadení.

2. Konferencia a systémy

• Integrujte analógové mikrofóny (napr. MIC pódium, panelové mikrofóny) do konferenčného systému založeného na Dante na flexibilné smerovanie a spracovanie.

• Výstup Dante Audio sa podáva analógovým reproduktorom alebo starším zosilňovačom v zasadacích miestnostiach, hľadiskách alebo prednáškových halách.

3. Vysielacie a nahrávacie štúdiá

• Digitalizujte analógové zdroje (mikrofóny, nástroje, prívesné vybavenie) a vysielajte ich cez Dante na nahrávanie, streamovanie alebo vysielanie.

• Posielajte dante kanály (napr. Výstupy DAW, interkomové signály) do analógových monitorov, slúchadiel alebo spracovateľského zariadenia.

4. Dom uctievania a výkonnosti

• Zachyťte mikrofóny, nástroje alebo hovorené slovo a distribuujte ich prostredníctvom Dante do mixérov FOH, nahrávacích systémov alebo živých prúdov.

• Trasate Dante prehrávanie skladieb alebo oznámenia do reproduktorov analógových zón alebo liniek oneskorenia.

5. Nainštalovaný zvuk a pohostinnosť

• Pripojte systémy hudby na pozadí (BGM), stránky MIC alebo analógové zdroje k sieti Dante pre centralizované riadenie.

• Výstupný sieťový zvuk (napr. Programové kanály, núdzové výstrahy) na analógové zosilňovače v hoteloch, reštauráciách alebo maloobchodných priestoroch.
