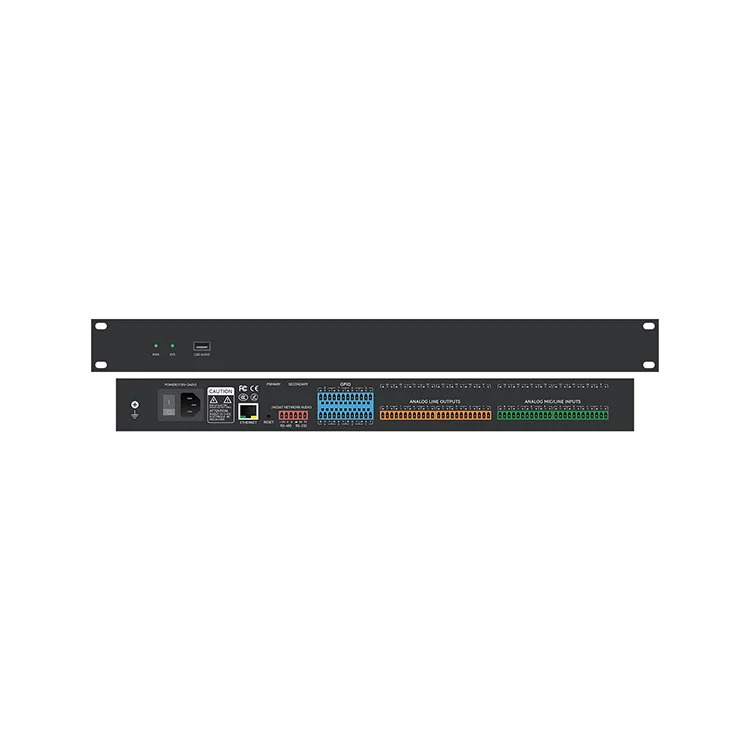

MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8×8 Digital Audio Matrix je podnikový procesor 8×8 Digital Audio Matrix navrhnutý pre komplexné smerovanie signálu, presné miešanie a pokročilé dynamické spracovanie v profesionálnych AV prostrediach. MU-0808, poháňaný priemyselným štandardným motorom ADI SHARC 21489 DSP pracujúcim na 450 MHz SIMD, poskytuje spustenie zvuku s ultra nízkou latenciou a nedotknutú vernosť zvuku naprieč podnikovými zasadacími miestnosťami, posluchárňami vyššieho vzdelávania, vládnymi zariadeniami a multifunkčnými priestormi na podujatia.

MU-0808, zapuzdrený v kompaktnom 1U oceľovom šasi pre montáž do racku, zjednocuje základné audio DSP algoritmy – vrátane akustického potlačenia ozveny (AEC), adaptívneho potlačenia spätnej väzby (AFC), aktívneho potlačenia hluku (ANC), automatického zmiešavania so zdieľaním zisku, parametrického/grafického ekvalizéra, dynamickej kompresie a matice. Vďaka viacprotokolovým ovládacím rozhraniam vrátane Ethernetu (TCP/IP), RS232, RS485 a prispôsobiteľných logických portov GPIO poskytuje MU-0808 možnosť bezproblémovej integrácie pre moderné AV systémy.

Kľúčové vlastnosti

• 8 analógových vstupov a 8 analógových výstupov:Vyvážené konektory Phoenix bloku podporujúce linkové/mikrofónne signály s individuálnym ovládaním zisku.

•Architektúra ADI SHARC 21489 DSP:Vysokovýkonný 450 MHz SIMD procesor s pohyblivou rádovou čiarkou zvláda intenzívne zvukové algoritmy v reálnom čase.

•Rozlíšenie Pro-Audio:Digitálna vzorkovacia frekvencia 24-bit / 48 kHz poskytuje transparentnú konverziu zvuku a dynamický rozsah.

• Potlačenie akustickej ozveny (AEC):Hardvérovo akcelerovaný algoritmus AEC eliminuje akustickú spätnú väzbu a hlasové ozveny na vzdialenom konci počas vzdialených videokonferencií.

• Automatické riadenie spätnej väzby (AFC):Dynamický algoritmus notch-filtrovania identifikuje a potláča akustickú spätnú väzbu (vytie) v reálnom čase.

• Aktívna kontrola hluku (ANC) a automatické miešanie:Redukcia šumu na pozadí spárovaná s automatickým miešaním so zdieľaním zisku pre správu viacerých mikrofónov.

• Komplexné EQ a dynamika:Viacpásmový parametrický ekvalizér (PEQ), grafický ekvalizér, vysokopriepustné/nízkopriepustné filtre, expandér, kompresor, obmedzovač a dynamická šumová brána.

• Smerovanie matice a oneskorenie kanála:Ľubovoľné priradenie signálu a miešanie cez 8 × 8 krížových bodov s nastaviteľným oneskorením až 1 200 ms na kanál.

• Rozhranie USB Audio Class:1-v/1-výstup USB audio rozhranie bez ovládača pre bezproblémovú integráciu s platformami softvérových kodekov (Zoom, Microsoft Teams, Webex).

• Konfigurovateľná integrácia GPIO:8 programovateľných vstupných/výstupných portov pre všeobecné použitie pre logiku spínača, vyvolávanie scén a núdzové stlmenie zvuku.

• Flexibilné ovládanie systému:Podpora obojsmerných príkazov cez Ethernet, RS232 a RS485 pre riadiace systémy tretích strán a automatizáciu sledovania kamier.

• Kryt stojana 1U:Štandardný 19-palcový 1U dizajn pre montáž do racku pre bezproblémové nasadenie do racku.

Spracovanie jadra DSP

Digitálna zvuková matica MU-0808 8×8 poskytuje intuitívnu a flexibilnú maticovú architektúru DSP, ktorá umožňuje systémovým integrátorom prispôsobiť reťazce spracovania signálu podľa špecifických akustických požiadaviek:

• AEC (Acoustic Echo Cancellation): Vysokoúčinné potlačenie ozveny optimalizované pre plne duplexné interaktívne konferencie, ktoré zabraňuje spätnej väzbe reproduktorov na vzdialenom konci.

• AFC (Adaptive Feedback Suppression): Detekcia spätnej väzby v reálnom čase a adaptívne filtrovanie frekvencie zárezu na udržanie maximálneho zisku systému pred spätnou väzbou.

• Auto Mixer (Algoritmus zdieľania zisku): Automaticky vyvažuje zisk medzi viacerými aktívnymi mikrofónovými kanálmi, aby sa zachoval stabilný zisk systému a zrozumiteľnosť reči.

• Equalization Suite: Nezávislé viacpásmové filtre PEQ, Graphic EQ, High-Pass, Low-Pass a All-Pass pre presné ladenie reproduktorov a korekciu miestnosti.

• Dynamics Suite: Vstupné/výstupné expandéry, kompresory, obmedzovače, regulátory dynamického rozsahu a hlukové brány pre správu priestoru.

• Matrix Routing & Alignment: Priradenie krížových bodov s fázovým ovládaním, zosilnením zosilnenia a digitálnym nastavením oneskorenia až do 1 200 ms na výstupné vedenie.

Riadenie a integrácia systému

MU-0808 8×8 Digital Audio Matrix, navrhnutý pre profesionálne návrhy AV systémov, ponúka robustné možnosti pripojenia a správy:

• PC Control Software: Špeciálny Windows GUI softvér umožňuje v reálnom čase vizuálnu konfiguráciu DSP reťazcov, smerovacích matíc, kriviek odozvy EQ a mapovania GPIO cez TCP/IP.

• Centralizovaná automatizácia: Otvorený sériový protokol cez RS232/RS485 pre integráciu s Crestron, AMX, Extron a ďalšími riadiacimi procesormi.

• Integrácia sledovania kamery: Priamy výstup sériového príkazu na spustenie predvolieb PTZ kamery na základe aktívnej aktivity mikrofónovej brány.

• GPIO Logic Control: 8 multifunkčných logických portov konfigurovateľných pre externé kontaktné uzávery, potenciometre fyzickej hlasitosti, LED indikátory alebo núdzové potlačenie požiarneho poplachu.

Cieľové aplikácie

• Firemné zasadacie miestnosti a konferenčné centrá: Posilnenie reči vo vysokom rozlíšení a videokonferencie bez ozveny.

• Vyššie vzdelávanie a prednáškové sály: Multimikrofónové automatické miešanie, spúšť sledovania kamery a distribúcia matrice v miestnosti.

• Vládne a veliteľské centrá: Vysoko spoľahlivé spracovanie zvuku s fyzickým núdzovým ovládaním GPIO.

• Multifunkčné posluchárne a priestory na podujatia: Dynamická distribúcia zvuku a zarovnanie oneskorenia zóny.

• Komerčné AV systémy: Multizónová distribúcia hudby na pozadí a systémy matice stránkovania.

Technické špecifikácie

Často kladené otázky

Otázka 1: Podporuje FHBAVTEC MU-0808 zrušenie ozveny pre platformy videokonferencií s mäkkým kodekom, ako sú Zoom alebo Microsoft Teams?

Odpoveď: Áno. MU-0808 8×8 Digital Audio Matrix je vybavený špeciálnym hardvérovým potlačením akustickej ozveny (AEC) a integrovaným USB audio rozhraním 1-v/1-výstup. Po pripojení MU-0808 k počítaču v konferenčnej miestnosti cez USB dodáva procesor spracované mikrofónové signály bez ozveny priamo do Zoom, Microsoft Teams alebo Webex, pričom eliminuje ozveny reči a lokálne akustické vytie.

Otázka 2: Ako je nakonfigurovaný MU-0808 a dá sa integrovať s riadiacimi systémami AV tretích strán?

Odpoveď: MU‑0808 sa konfiguruje pomocou ovládacieho softvéru Windows PC cez Ethernet (TCP/IP), ktorý poskytuje vizuálne rozhranie na smerovanie signálu, ladenie EQ, dynamické spracovanie a správu prednastavených scén. Pre integráciu tretích strán je jednotka vybavená otvorenými riadiacimi protokolmi RS232 a RS485, ktoré umožňujú úplné ovládanie pomocou ovládačov sledovania kamier Crestron, Extron, AMX alebo PTZ.

Otázka 3: Aké funkcie možno priradiť 8 konfigurovateľným portom GPIO?

Odpoveď: 8 GPIO logických portov môže byť nezávisle naprogramovaných ako digitálne vstupy alebo výstupy. Bežné prípady použitia integrácie zahŕňajú pripojenie fyzických tlačidiel na vyvolanie prednastavených scén, prepojenie s LED indikátormi stavu, spustenie stlmenia núdzového systému pomocou uzáverov kontaktov požiarneho poplachu alebo pripojenie analógových potenciometrov na ovládanie hlasitosti zón na stene.

Otázka 4: Poskytuje MU-0808 fantómové napájanie pre kondenzátorové mikrofóny a ako sa nastavuje zisk?

Odpoveď: Áno. Všetkých 8 analógových vstupov má individuálne prepínateľné +48V fantómové napájanie konfigurovateľné pomocou ovládacieho softvéru, vďaka čomu je plne kompatibilné s profesionálnymi kondenzátorovými a boundary mikrofónmi. Zisk vstupného predzosilňovača je softvérovo nastaviteľný od 0 do +48 dBu, aby sa prispôsobil rôznym zdrojom mikrofónu a linkovej úrovne.
