Rozhranie Dante s Vstupmi MIC Line 2 Vstupy x 2 výstupy

DWP22X je kompaktné rozhranie Dante, ktoré prevádza dva analógové vstupy (MIC/linka) na Dante a dva kanály Dante na vyvážené výstupy XLR. Každé vstupné funkcie je nastaviteľný zisk (-20DB až +20DB), prepínateľné 48V Phantom napájanie a LED signál/klip. Pri 24-bitovom konverzii s vysokým rozlíšením zaisťuje nedotknutú kvalitu zvuku. Jednotka podporuje Poe aj 24 V DC Power, s predným panelovým LED diódam pre stav energie a synchronizáciu siete.

Prečo zvoliť náš produkt?

1. Spoločnosť inovatívna

Audio FHB je poháňaný inováciami. Neustále vyvíjame nové technológie, ktoré poskytujú metódy úspory času, z ktorých prospieva vám a našej sieti predajcov. Naše inovatívne riešenia sa zameriavajú na prípady každodenného použitia a na to, ako môžu naše výrobky skrátiť časy inštalácie, skrátiť požiadavky na údržbu, zvýšiť produktivitu a poskytovať vám dlhodobú spoľahlivosť.

2. Šírka a hlboké výrobky

Poskytujeme viac ako 200 zvukových a video produktov, ako aj sériu produktov Dante, ako je napríklad procesor signálu Dante, Dante Interface Machine, panel Dante Bluetooth, mikrofón Dante a reproduktor Dante atď.

Náš vedúci podporný tím v priemysle vám uľahčuje výber správneho produktu a poskytovanie správnych systémových riešení.

3. Profesionálne a rýchle služby

24 hodín online služby na poskytovanie návrhov a riešení pre zákazníka.

Po predajni technickej podpory /údržba produktu

Inštrukcia zapojenia/inštalácie/ladenia

4. Riešenia OEM/ODM

Dizajnéri profesionálnych systémov, ktorí pomáhajú pri výbere produktov a návrhu systému, aby vyhovovali vašim špecifickým potrebám.

Hlavné vlastnosti:

DWP22X poskytuje rozhranie DANTE pre dva vstupy / výstupy

• S dvoma štandardnými XLR Mic alebo Line Audio Channels prevedie na sieť Dante

• MIC/LINE VOZITOVATÍ NA KAŽDÝ VSTUP

• Nastaviteľný zisk mikrofónu/linky od -20 dB do +20dB pre každý vstupný kanál

• Prepínateľné 48 V Phantom napájanie každého vstupu pre mikrofón kondenzátora

• Každý zvukový vstupný signál/LED LED LED na prednom paneli

• Dve XLR Vyvážené úroveň výstupu zvukového výstupu zo siete Dante

• Dva výstupné kanály na zadnom paneli (zodpovedajúci dvom výstupom XLR)

• 24 -bitové rozlíšenie s vysokým rozlíšením prevedie analógové a digitálne a digitálne na analóg

• LED diódy označujú stav energie a synchronizácie siete na prednom paneli

• Poháňané externým napájacím zdrojom 24VDC alebo PoE

• Normálna prevádzka s PoE Povoliť prepínač siete

Špecifikácia produktu

Aplikácia produktu

Panel 2CH Dante Interface 2 MIC/LINE VSTUPY X 2 Výstupné rozhranie je ideálny pre profesionálne zvukové aplikácie, ako sú konferenčné miestnosti, živé zvukové nastavenia, vysielacie štúdiá a nainštalované AV systémy, kde sú v kompaktnom formovom faktore bez spoľahlivého konverzácie Dante-to-analóg a analógový konverzia. Jeho nástenný dizajn umožňuje čistú a efektívnu integráciu do rôznych prostredí pri zachovaní vysoko kvalitného zvukového výkonu.

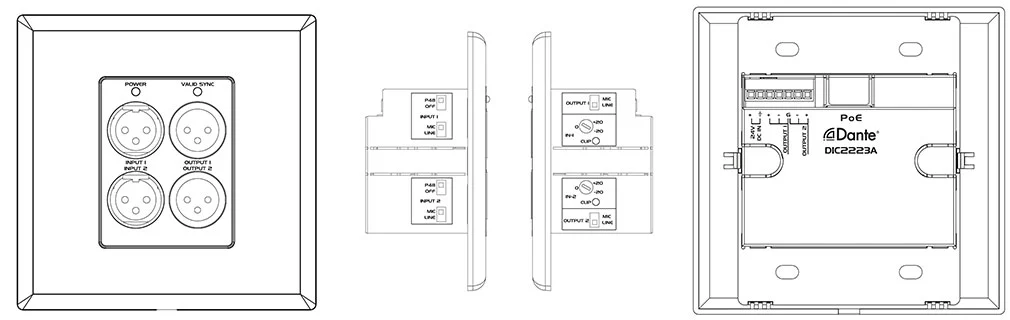

Prevádzka produktu

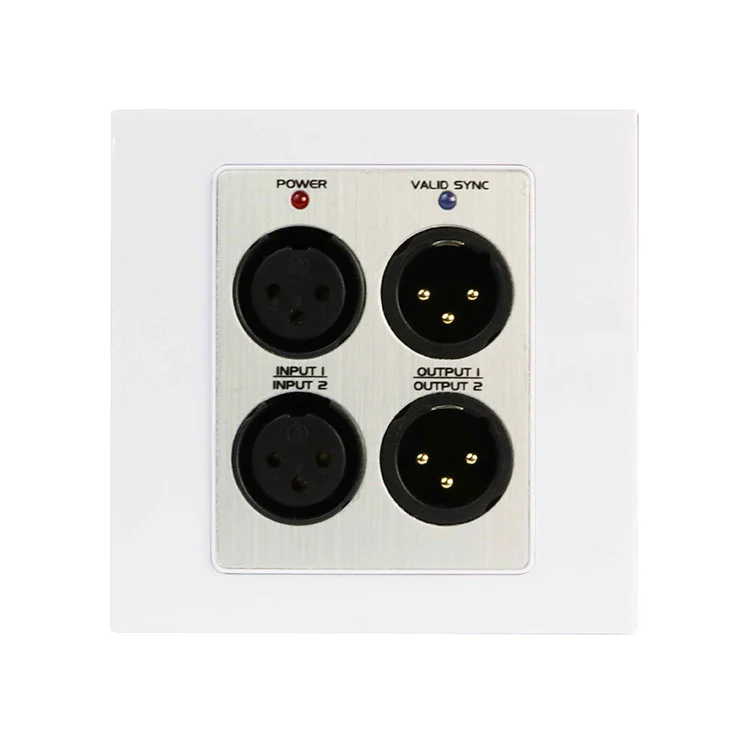

1. Dva vstupy XLR, akceptujte zvukový signál MIC alebo riadok.

2. Dva výstupy XLR, voliteľné pre zvukový signál mikrofónu alebo linky.

3. Indikátor LED energie.

4. Sync LED označuje stav siete Dante.

5. Vstupný výber

Riadok:Prijíma vyvážený alebo nevyvážený zdroj linky.

Mikrofón:Prijíma signál dynamického alebo kondenzačného mikrofónu.

48v:Poskytuje 48V fantómový výkon pri pripojení onenser mikrofónu.

6. Výstupný výber:t výstupy na linku alebo mikrofón s rôznym rozsahom zisku.

7. Ovládacie prvky vstupného zisku:Upravte úroveň zisku vstupného signálu na vstupnom kanáli ACh.

8. LED dióda signálu LED na každom vstupnom kanáli

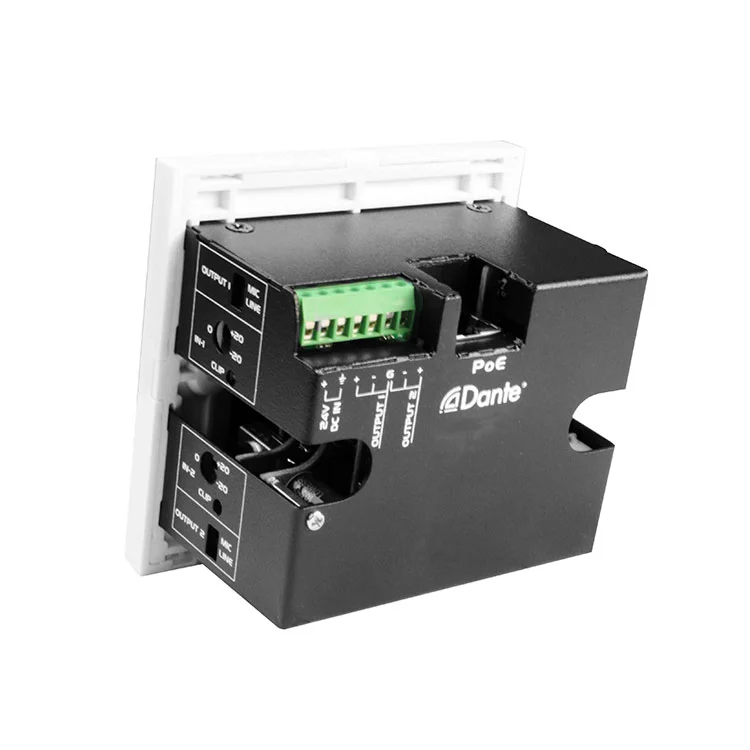

9. Výstupy terminálu Euro:

Prevedie dva kanály Dante na výstupy analógov. Tieto dva výstupy sú rovnobežné s výstupmi n predným panelom.

10.RJ45 Port:Pomocou CAT5 schopného pripojiť sa k sieti Dante.

Poznámka:Pri použití sieťového prepínaču s povolenou sieťou mohol byť DWP22X napájaný a prevádzka od PoE.

11. Sila:Pripojte DC 24V k 2P terminálovému bloku alebo vstupnému konektoru DC. Poznámka: Ak sú DC 24V a PoE prítomné DWP22X, jednotka bude pracovať z DC 24V. A keď sa DC 24V odstráni, napájanie automaticky prepne na Poe napájanie.
